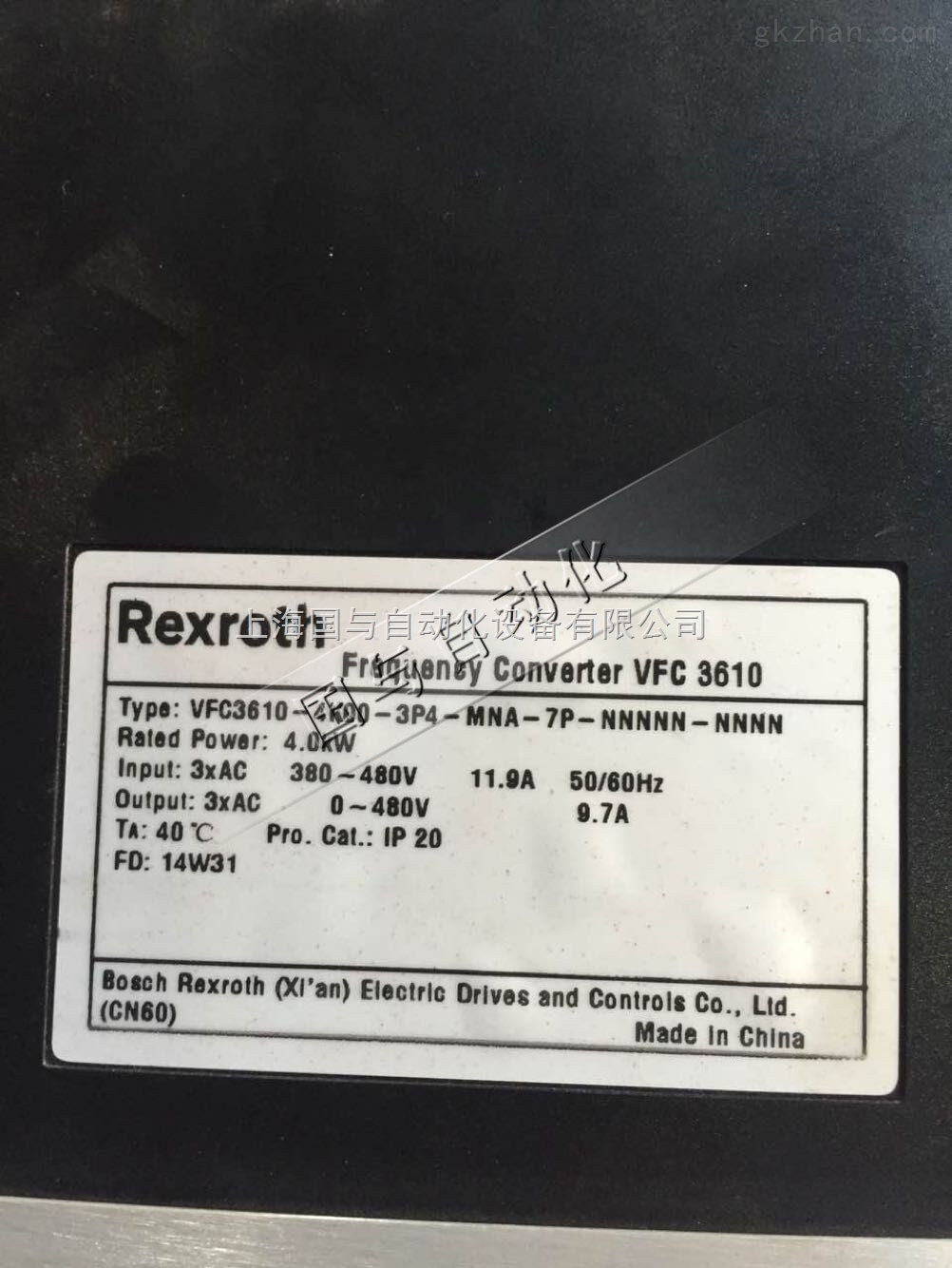

Rexroth VFC3610的详细资料：

Rexroth VFC3610控制回路配线
控制回路配线需满足以下要求:
● 带有线头套管的软性电缆
● 电缆截面积: 0.2...1.5 mm2
● 模拟输入端子AI1、AI2、+10 V、+5 V 以及GND: 使用屏蔽电缆
● RS485 通讯: 使用屏蔽双绞线

Rexroth VFC3610 电缆电缆绝缘剥开长度:

请按下图所示尺寸剥开控制回路电缆绝缘层。剥得过长容易发生与相邻电缆的短路，太短容易使电缆脱落。VFC3610-0K40-1P2-MNA-7P-NNNNN-NNNN

VFC3610-0K75-1P2-MNA-7P-NNNNN-NNNN机型0K75，单相200V；

VFC3610-1K50-1P2-MNA-7P-NNNNN-NNNN机型1K50，单相200V;；

VFC3610-2K20-1P2-MNA-7P-NNNNN-NNNN机型2K20,单相200V；

（Rexroth VFC5610/3610）监视参数：

d0.00             实际输出频率              0.01 Hz
d0.01             实际速度                 1 rpm
d0.02             设定频率                 0.01 Hz
d0.03             定速度                   1 rpm
d0.04             用户定义设定速度            0.1
d0.05             用户定义输出速度            0.1
d0.10             输出电压                 1 V
d0.11             输出电流                  0.1 A
d0.12             输出功率                  0.1 kW
d0.13             直流母线电压               1 V
d0.16             输出转矩                  0.1 %
d0.20             功率模块温度               1 °C
d0.21             实际载波频率                1 kHz
d0.23             功率模块运行时间              1 h
d0.30            AI1 输入量                0.1 V / 0.1 mA
